聚烯烃类附着力促进剂是基于在非均相高结晶度的聚丙烯链上氯化接枝技术的热塑性聚合物分散体，由于独特的稳定体系，与市售的各类聚合物乳液乳液如：丙烯酸乳液、VAE乳液、聚醋酸乙烯酯乳液、聚氨酯乳液、氯丁橡胶乳液、天然橡胶乳液、丁苯胶乳及增粘树脂乳液具有很好的相容性，具有很好的耐热、耐油、耐紫外光以及耐酸碱性。由于聚合物的高结晶度及氯化改性作用，对难粘塑料、金属、纤维制品、非金属等具有很好的粘接作用，可用于胶粘剂或涂层的附着力促进剂，也可以作为粘接或涂布的前道底涂剂，在作为底涂剂使用时可以直接用水稀释使用，也可以和其他主体树脂搭配使用。
为了研究聚烯烃类附着力促进剂对压敏胶剥离力的影响，我们选择促进剂AE701添加到我们客户提供的压敏胶9936乳液，考察这两种促进剂的不同添加量条件对其180°剥离力的影响。

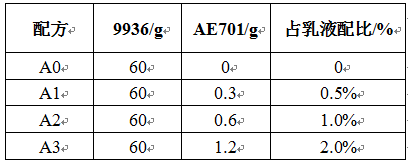

实验配方及结果如下：

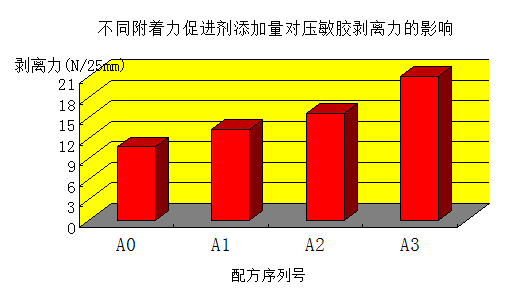

通过实验结果可以看到AE701在比较小的添加量下9936的180°剥离力提升很明显，且随添加量的增加而提高，这是由于AE701对底材附着力提高和由于成膜后的结晶作用对内聚提高的双重作用，添加AE701的压敏胶制品其耐热性也会大大提高。这与传统通过添加增粘树脂来提高剥离力的方法有很多优势，如：传统的增粘树脂一般分子量比较小，添加到胶粘剂中会影响整个配方的分子量分布且对持粘有影响，AE710的分子量大大高于增粘树脂，且结晶化程度高。增粘树脂乳液里富含大量的表面活性剂，影响胶膜的耐水性和初粘力。AE701为羧基改性的聚合物分散体，几乎不含表面活性剂。大部分的增粘树脂都是不饱和树脂会引起胶的黄变、老化和持久性。AE701高温不黄变，耐老化、耐候、耐溶剂性好。增粘乳液的加入会影响胶的耐热性以及光学性能，经过羧基改性的AE701和丙烯酸乳液体系形容性好，对成膜物电镜照片观察显示，AE710在聚合物膜中是均匀分布且无明显分相现象。
目前AE701主要应用在电工胶带、光学胶带、汽车线束胶带、特殊标签等行业。也可以作为胶粘剂复配的组份提高热固化以后的粘接力，在难附着底材上如未处理的PP通过喷涂烘烤可作为粘接界面剂。在塑料油墨配方里，AE701可作为底材附着力增进剂，具有很好的附着性、防潮性和涂布稳定性。
更多的应用信息和支持，欢迎与我们的应用技术中心联系。
